    当前位置: 首页 » 轮胎式联轴器系列 » UL型轮胎式联轴器

    轮胎式联轴器系列

    UL型轮胎式联轴器

    发布时间:2012-06-25

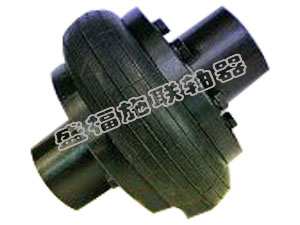

    UL型轮胎式联轴器

    UL型轮胎式联轴器 生产制造商—泊头市榴莲视频APP在线观看机械制造有限公司 生产UL型轮胎式联轴器,厂家直销价格便宜;各类UL型轮胎式联轴器,应有尽有、质量 ;欢迎您前来咨询UL型轮胎式联轴器详细信息,榴莲视频APP在线观看为您提供 的UL型轮胎式联轴器和周到的售后服务。热线电话:15131747616
    UL型轮胎式联轴器产品说明或用途:
    UL型轮胎式联轴器由半联轴器、螺栓、轮胎环、止退垫板等组成,轮胎环是一种橡胶、帘线橡胶复合材料以及箍圈和骨架所构成的组合件,经硫化粘结制成。这种联轴器具有补偿两轴相对位移和缓冲减振的性能,同时,安装也比较方便,在 换轮胎环的时候无需轴向移动联轴器。
    本联轴器是一种高榴莲视频污污污下载,具有良好的 缓冲和优越的轴间偏移补偿性能,工作温度-20~80摄氏度,传递转矩10~25000N.m,适于潮湿、多尘、有冲击、振动、正反转多变和起动频繁的工作条件,并全拆装方便,因为弹性元件是一整体的轮胎体,拆装维修方便、不需润滑、耐久可靠。

    主要特点:
    1、标准的半联轴器结构为K型,在表示中可不再标记。
    2、橡胶元件(轮胎体)与金属压板硫化粘结在一起,装配时用螺栓直接与两半联轴器联结。
    3、柔性、阻尼大、补偿量大。
    4、结构简单、装配容易,要换轮胎体时无需轴向移动联轴节。
    5、缺点:随扭转角的增加,在主从动轴上会产生相当大的轴向力 。

    UL型轮胎式联轴器基本参数与主要尺寸
    型号
    允许转矩Tn
    N.m
    瞬时 大转矩
    许用转速[n]r/min
    轴孔直径
    轴孔长度
    D
    B
    质量
    Kg
    转动惯量kg.m2
    J  J1
    Y
    d
    L
    UL1
    10
    31.5
    5000
    11-18
    22-30
    25-42
    80
    20
    0.7
    0.0003
    UL2
    25
    80
    5000
    14-22
    27-38
    32-52
    100
    26
    1.2
    0.0008
    UL3
    63
    180
    4500
    18-25
    30-44
    42-62
    120
    32
    1.8
    0.0022
    UL4
    100
    315
    4300
    20-30
    38-60
    52-82
    140
    38
    3.0
    0.0044
    UL5
    160
    500
    4000
    24-35
    38-60
    52-82
    160
    45
    4.6
    0.0084
    UL6
    250
    710
    3600
    28-40
    44-84
    62-112
    180
    50
    7.1
    0.0164
    UL7
    315
    900
    3200
    32-48
    60-84
    82-112
    200
    56
    10.9
    0.0290
    UL8
    400
    1250
    3000
    38-50
    60-84
    82-112
    220
    63
    13.0
    0.0448
    UL9
    630
    1800
    2800
    42-60
    84-107
    112-142
    250
    71
    20.0
    0.0898
    UL10
    800
    2240
    2400
    45-70
    84-107
    112-142
    280
    80
    30.6
    0.1596
    UL11
    1000
    2500
    2100
    50-75
    84-107
    112-142
    320
    90
    39
    0.2792
    UL12
    1600
    4000
    2000
    55-85
    84-132
    112-172
    360
    100
    59
    0.5356
    UL13
    2500
    6300
    1800
    63-95
    107-132
    142-172
    400
    110
    81
    0.8960
    UL14
    4000
    10000
    1600
    75-110
    107-167
    142-212
    480
    130
    145
    2.2616
    UL15
    6300
    14000
    1200
    85-125
    132-167
    172-212
    560
    150
    222
    4.6456
    UL16
    10000
    20000
    1000
    100-140
    167-202
    212-252
    630
    180
    302
    8.0924
    UL17
    16000
    31500
    900
    120-160
    167-242
    212-302
    750
    210
    561
    20.0176
    UL18
    25000
    59000
    800
    140-180
    202-242
    252-302
    900
    250
    818
    43.0530
    注: 1、轴孔Y型为长圆柱形轴孔、J型为有沉孔的短圆柱形轴孔、J1型为无沉孔的短圆柱形轴孔。
         2、其中有的轴孔直径的结构允许制成J型轴孔(按GB/T3852-1997《联轴器轴孔和联接型式与尺寸》)。
    3、联轴器质量和转动惯量是各型号中 大值的计算近似值。
    4、联轴器材料:半联轴器:HT200、ZG270-500或35钢。
       轮胎环:橡胶织物复合材料,邵氏硬度62±5,扯断强度≥18.0N/mm2,扯断伸长率≥500%,断裂 变形≤25%。
    5、两轴许用相对位移:径向位移△y≈0.01D(D为橡胶元件外径),轴向位移△x≈(0.01-0.15)D,角向位移△a≈1°-1.5°,相对扭转角φ≈6°-30°。
