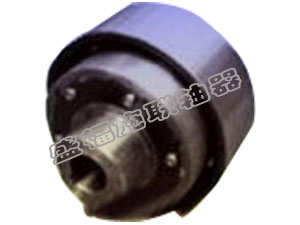

HLL型带制动轮的弹性柱销联轴器，适用于各种机械联接两同轴线的传动轴，通常用于动频繁的高低速运动。工作温度为-20 ～+80℃；传递公称扭矩为40～20000N.m。
弹性柱销连轴器具有较大结构简单、合理，维修方便、两面对称可互换，寿命长，允许较大的轴向窜动，具有缓冲、 、 等性能。其制动轮与半联轴器为分体式结构，制动轮与半联轴器用螺栓固定，同时还替代了挡板。钢制制动轮外圆表面经淬火处理。
HLL型弹性柱销联轴器结构简单，容易制造，装拆 换弹性元件 比较方便，不用移动两半联轴器。弹性元件（弹性柱销）的材料一般选用尼龙，有微量补偿两轴线偏移能力，弹性件工作时受剪切，工作可靠性极差，仅适用于要求很低的中速传动轴系，不适用于工作可靠性要求较高的工况。
HLL带制动轮弹性柱销联轴基本尺寸和参数
|
型 号
|
公称转距
Tn N.m |
许用转速[n]
r/min |
轴孔直径
|
轴孔长度
|
D0
|
D
|
B
|
转动惯量
kg.㎡ |
质量
Kg |
|
d1,d2, dz
|
Y型J,J1,Z1型
|
||||||||
|
mm
|
L,L1
|
||||||||
|
HLL1
|
315
|
5600
|
20-35
|
38-82
|
200
|
120
|
85
|
218
|
11
|
|
HLL2
|
630
|
5000
|
30-48
|
60-112
|
200
|
160
|
85
|
2.45
|
14
|
|
HLL3
|
630
|
1900
|
30-48
|
60-112
|
315
|
160
|
132
|
13.08
|
25
|
|
HLL4
|
1250
|
1900
|
40-63
|
84-142
|
315
|
195
|
132
|
16.6
|
40
|
|
HLL5
|
1250
|
1400
|
40-63
|
84-142
|
400
|
195
|
168
|
49.2
|
59
|
|
HLL6
|
2000
|
1400
|
50-75
|
84-142
|
400
|
220
|
168
|
57.6
|
69
|
|
HLL7
|
2000
|
1120
|
50-75
|
84-142
|
500
|
220
|
210
|
127.4
|
91
|
|
HLL8
|
3150
|
1400
|
60-85
|
107-172
|
400
|
280
|
168
|
161.7
|
88
|
|
HLL9
|
3150
|
1120
|
60－85
|
107－172
|
500
|
280
|
210
|
129.2
|
113
|
|
HLL10
|
6300
|
1120
|
70－110
|
102－212
|
500
|
320
|
210
|
156
|
156
|
|
HLL11
|
6300
|
960
|
70－110
|
102－212
|
630
|
320
|
265
|
314
|
187
|
|
HLL12
|
10000
|
960
|
80－125
|
132－212
|
630
|
360
|
265
|
328
|
326
|
|
HLL13
|
16000
|
800
|
100－140
|
167－252
|
710
|
410
|
298
|
713
|
337
|
|
HLL14
|
25000
|
800
|
110－180
|
167－302
|
710
|
480
|
298
|
849
|
458
|
|
HLL15
|
25000
|
710
|
110－180
|
167－302
|
800
|
480
|
335
|
1231
|
504
|
注：1、半联轴器和制动轮材料D≤220锻钢35，D≥280铸钢ZG270-500Ⅱ，制动轮表面淬火硬度45~55HRC，深度2~3mm。
