    当前位置: 首页 » 刚性联轴器系列 » GY、GYS、GYH型联轴器

    刚性联轴器系列

    GY、GYS、GYH型联轴器

    发布时间:2012-06-24
    GY、GYS、GYH型联轴器

    GY型联轴器,GYS型联轴器,GYH型联轴器 生产厂家—泊头市榴莲视频APP在线观看机械制造有限公司 生产GY型联轴器,GYS型联轴器,GYH型联轴器,厂家直销价格便宜;各类GY型联轴器,GYS型联轴器,GYH型联轴器,应有尽有、质量 ;欢迎您前来咨询GY型联轴器,GYS型联轴器,GYH型联轴器详细信息,榴莲视频APP在线观看为您提供 的GY型联轴器,GYS型联轴器,GYH型联轴器和周到的售后服务。热线电话:15131747616
    联轴器的表面粗糙度,是指加工表面具有的较小间距和微小峰谷不平度。其两波峰或两波谷之间的距离(波距)很小(在1mm以下),用肉眼是难以区别的,因此它属于微观几何形状误差。表面粗糙度越小,则表面越光滑。表面粗糙度的大小,对机械零件的使用性能有很大的影响。

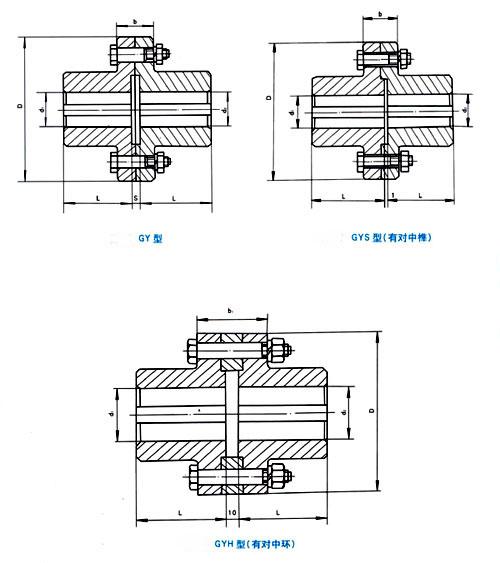

    GY、GYS、GYH型凸缘联轴器基本参数和主要尺寸 mm


    型号
    公称转矩Tn(N.m)
    许用转速[n]r/min
    轴孔直径
    轴孔长度
    D
    b
    b1
    S
    转动惯量Kg.m2
    质量kg
    d1 d2
    Y型

    J1型

    GY1
    GYS1
    GYH1

    25
    12000
    12,14
    32
    27
    80
    26
    42
    6
    0.0008
    1.16
    16,18,19
    42
    30
    GY2
    GYS2
    GYH2

    63 1000 16,18,19 42 30 90 28 44 6 0.0015 1.72
    20,22,24 52 38
    25 62 44
    GY3
    GYS3
    GYH3

    112 9500 20,22,24 52 38 100 30 46 6 0.0025 2.38
    62 44
    25,28
    GY4
    GYS4
    GYH4

    224 9000 25,28 62 44 105 32
    48
    6 0.003 3.15
    30,32,35 82 60
    GY5
    GYS5
    GYH5

    400 8000 30,32,35,38 82 60 120 36 52 8 0.007 5.43
    40,42 112 84
    GY6
    GYS6
    GYH6

    900 6800 38 82 60 140 40 56 8 0.015 7.59
    40,42,45,48,50 112 84
    GY7
    GYS7
    GYH7

    1600 6000 48,50,55,56 112 84 160 40 56 8 0.031 13.1
    60,63 142 107
    GY8
    GYS8
    GYH8

    3150 4800 60,63,65,70,71,75 142 107 200 50 68 10 0.103 27.5
    80 172 132
    GY9
    GYS9
    GYH9

    6300 3600 75 142 107 260 66 84 10 0.319 47.8
    80,85,90,95 172 132
    100 212 167
    GY10
    GYS10
    GYH10

    10000 3200 90,95 172 132 300 72 90 10 0.720 82.0
    100,110,120,125 212 167
    GY11
    GYS11
    GYH11

    25000 2500 120,125 212 167 380 80 98 10 2.278 162.2
    130,140,150 252 202
    160 302 242
    GY12
    GYS12
    GYH12

    50000 2000 150 252 202 460 92 112 12 5.923
    285.6

    160,170,180 302 242
    190,200 352 282
    GY13
    GYS13
    GYH13

    100000 1600 190,200,220 352 282 590 110 130 12 19.978 611.9
    240,250
    410 330
